焦点距離 f ＝１ｍ(1D)の対物レンズの物点距離(s) と像点距離(s’)の関係式、1/s’ – 1/s = 1 (1/f) を可視化してみました。
　元来は、s と s’ は、レンズ中心が原点の x 軸上の数値 のため、s を x 軸に、s’ を y 軸に設定したので、不慣れな方は返って混乱されるかもわかりませんね。

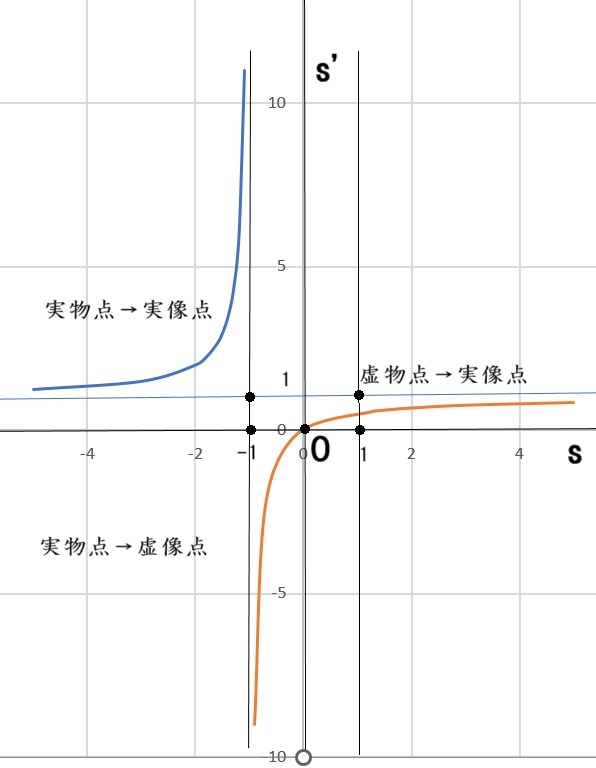

　物点がレンズの左側にあって、光線は左から右に進む前提です。　第２象限の青い曲線が、”実物点 → 実像点のグラフです。（レンズを挟んで、左に物点、右に像点の典型的な実像結像の曲線です。）
　レンズから ±１ｍ 以内の実物点は実像を結ばないこと、先日ご提供した薄レンズの結像図のテンプレートを練習いただいた方は、感覚的に体感されたはずですが、数学的に検証すると、こうなります。s = -1 と s’ = 1 が漸近線になりますね。

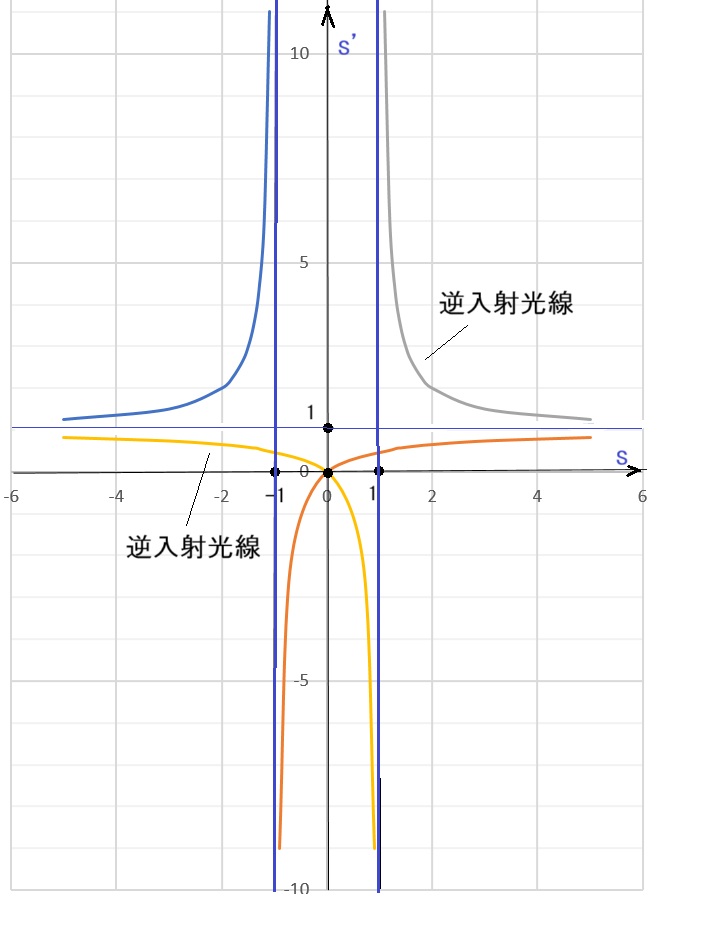

　天体望遠鏡は、鏡筒があるので、接眼側からあまり深くレンズに接近できませんが、対物レンズ単体で考えると、逆方向からの結像もあるので、逆追跡の結像グラフもお示ししました。
　どちらにしても、第２象限の s ＜ -1m , s’ ＞ 1m と、第１象限の s ＞ 1m , s’ ＞ 1m が 実物点が実像点を結べる範囲で、両サイドからの結像を考えても、レンズの前後の両サイド、≦ 焦点距離　には、実物点と実像点は共存できないことが分かります。s = ± 1 と、s’ = 1 が漸近線になりますね。

、実物点と実像点が
