EMS-Ultima | EMS アルティマシリーズ

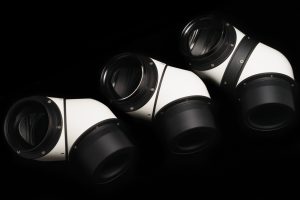

左から、EMS-US, UM, UL

左から、EMS-US, UM, UL

EMSシリーズが全て高反射の銀ミラーになって生まれ変わりました。
2009年9月10日を以って、アルミ蒸着ミラーを使用したEMSシリーズは、全面的に増反射銀ミラーを使用したEMS-Uシリーズに移行いたしました。

EMS-Ultimaシリーズは、従来のアルミ蒸着ミラーを廃し、耐久性の高い増反射銀ミラーを採用したもので、可視域平均で従来品に対し、約8%の光量アップと、700nm付近(赤い光)は約17%の光量アップを達成しています。

2009年よりEMSの調整ノブに原点復帰用の矢印マーカーを添付。

2010年よりEMS-ULの2インチバレルの内面に遮光シートを施工。EMS-US/UMは同じ2インチバレルに対し遮光絞りが30φと小さいため、バレル内径に入射光が当たらず迷光が目側にまで到達しないので遮光シートは不要です。

2011年10月、アイピーススリーブをバンドクランプ式に変更。(アイピース側とEMS側の双方)

2014年10月より、EMS X-Yノブに回し過ぎ防止リミッターを搭載し、可変幅を ± 約135°に設定。

単体鏡筒用のEMS-Ultimaシリーズ

左から、EMS US, UM, UL

左から、EMS US, UM, UL

EMS-US ¥38,000(税別)

EMS_US_single
31.7mmアメリカンサイズ・アイピース専用(36.4ネジ&31.7AD付)
(防塵フィルターはoption)
望遠鏡取付部:2インチ( 50.8mmφ)差込
光路長:120mm
見口(光軸)の横シフト量: 26.9mm
重量:395g

EMS-UM ¥54,000(税別)

EMS_UM_single
31.7mmアメリカンサイズ・アイピース(36.4ネジ&31.7AD付)
(2インチアイピース・スリーブはoption)
防塵フィルター標準付属
望遠鏡取付部:2インチ( 50.8mmφ)差込
光路長:120mm
見口(光軸)の横シフト量: 26.9mm
重量:420g

EMS-UL ¥63,800(税別)

EMS_UL_single
EMS-ULは2インチ、31.7mmスリーブ、防塵フィルター標準搭載。ハウジングはUS、UMと共通だが延長筒(12mm+2mm)を介しより大きなミラーを搭載。

2インチ・アピーススリーブ標準付属
31.7mmアメリカンサイズ・アイピーススリーブ標準付属
(超low-profile”2mm”の31.7→50.8AD付)
防塵フィルター標準付属
望遠鏡取付部:2インチ( 50.8mmφ)差込
光路長:150mm (この内、基礎光路長=92mm, 2インチスリーブ長=58mm)
見口(光軸)の横シフト量: 36.8mm
重量:500g

EMS-US, UM。ハウジングはUS、UM、ULは共通。

左はEMS-US、右はUM

左はEMS-US, 右はUM。

左はEMS-US、右はUM

ハウジングはUS、UMは共通。UMは防塵フィルター標準搭載。

左から、EMS-US, UM, UL

左から、EMS-US, UM, UL


BINO(双眼望遠鏡用)LRペアのEMS-Ultimaシリーズ

EMS-UXL Pair

EMS-UXL Pair

X-Y光軸調整付きですので、単体用EMSの価格X2とは異なります。
また、光路長はBINOの場合、EMSのサイズで決まるのではなく、BINOの骨格を決定する鏡筒間隔”D”で決まります。

BINO用EMSのみをご注文いただく際には、”D”をお知らせください。(”D”は、固定する鏡筒間隔、平行移動式の場合は最小の鏡筒間隔です。普通は、鏡筒最大径とほぼ同じになります。)

また、目幅調整について、1.完全固定、2.鏡筒スライド、3. 目幅ヘリコイド のいずれかをご選択ください。
ご希望の”D”と目幅調整の方法に即して、最適な選択肢をご提案いたします。(”D”を可能な限り小さくするのが賢い設計です。)

(標準ハウジングの)EMSの光路長の計算方法はここをご参照ください。BINOを自作される場合は、EMSの光路長+10~20mmの余裕を含めたバックフォーカスが必要です。該当する鏡筒を探されるか、鏡筒切断短縮、もしくはフォーカサーの low-profile 化等で対処しないといけません。

EMS-US (R+L pair) ¥98,000(税別)

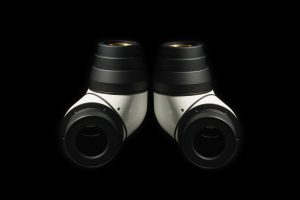

EMS UM front_1800
~8cmBINO用
望遠鏡取付部:2インチ( 50.8mmφ)差込
31.7mmアメリカンサイズ・アイピース専用(36.4ネジ&31.7AD付)
(防塵フィルターはoption)

EMS-UM (R+L pair) ¥130,000(税別)

EMS UM front_1800
~8cmBINO用
望遠鏡取付部:2インチ( 50.8mmφ)差込
31.7mmアメリカンサイズ・アイピース(36.4ネジ&31.7AD付)
(2インチアイピース・スリーブはoption)
防塵フィルター標準付属

EMS-UL (R+L pair) ¥150,000(税別)

EMS-UL Pair White
〜10cmBINO用
望遠鏡取付部:2インチ( 50.8mmφ)差込
2インチ・アピーススリーブ標準付属
31.7mmアメリカンサイズ・アイピース(超low-profile”2mm”の31.7→50.8AD付)
防塵フィルター標準付属
目幅ヘリコイド(小)付きは+¥40,000(税別)加算)
仕様やご希望に応じて大型ハウジング(90φバレル)を使用することがあります。ハウジングの追加費用は計上しませんが、鏡筒側アダプターは別途お見積もりします。

EMS-ULS (R+L pair) ¥160,000(税別)

EMS-ULS + ヘリコイド
第一ミラーをより大きくするために65φバレルを採用したモデルです。EMS-ULS(標準ハウジング)は、バレル径が65φである以外は、EMS-ULと外見での区別は全く付きません。

10cm~15cmBINO用
望遠鏡取付部:バレル径 65mmφ
2インチ・アピーススリーブ標準付属
31.7mmアメリカンサイズ・アイピース(超low-profile”2mm”の31.7→50.8AD付)
防塵フィルター標準付属
目幅ヘリコイド(小)付きは+¥40,000加算(税別))
目幅ヘリコイド(大)付きは+¥60,000加算(税別))

仕様やご希望に応じて大型ハウジング(90φバレル)を使用することがあります。大型ハウジングの追加費用は計上しませんが、鏡筒側アダプターは別途お見積もりします。

EMS-UXL (R+L pair) ¥ 250,000(税別)

EMS UXL Pair
13cm~18cmBINO用
望遠鏡取付部:バレル径 90mmφ
2インチ・アピーススリーブ標準付属
31.7mmアメリカンサイズ・アイピース(超low-profile”2mm”の31.7→50.8AD付)
防塵フィルター標準付属
目幅調整用大型ヘリコイド付き、大型ハウジング(90mmφバレル)標準使用。鏡筒側アダプターは別途お見積もりします。
(フィルターBOX付きは+¥40,000加算(税別))
重量:860g × 2 (延長筒の仕様で多少変化します。)

EMS-UXL-Premium (R+L pair) ¥380,000(税別)

EMS-UXL Premium
15cm~25cmBINO用
望遠鏡取付部:バレル径 100mmφ
2インチ・アピーススリーブ標準付属
31.7mmアメリカンサイズ・アイピース用AD(超low-profile”2mm”の31.7→50.8AD付)
防塵フィルター標準付属
目幅調整用大型ヘリコイド付き、大型ハウジング(90mmφバレル)標準使用。鏡筒側アダプターは別途お見積もりします。
(フィルターBOX付きは+¥40,000加算(税別))
特注の60X120mmの楕円形ミラー(パイレックス)を使用しています。他はいずれも斜鏡を使用しています。(EMS-UXLは63X89mmの通常の斜鏡を使用)

EMS UL Pair

EMS UL Pair

EMS-UXL Pair

EMS-UXL Pair

EMS-UL、UXL

左はEMS-UL、右はUXL

左はEMS-UL, 右はUXL

左はEMS-UL, 右はUXL

EMS-UL(50.8mm 2インチ)、UXL(90mmΦバレル)のサイズ比較。
EMS UXL

EMS UXL

EMS-UXLの迷光塗装が施された巨大な銀ミラーと、大型目幅ヘリコイド

ネビュラフィルター対応

X-Y knob ノブ

全てのEMSは市販の48mm(50.8mm/2インチ用)ネビュラフィルターを装着可能です。防塵フィルターを外して取り付けます。

EMSの第1ミラーの相対的なサイズ比較

EMS ミラーサイズ比較

EMS ミラーサイズ比較

EMS-USと、大型ハウジングを使用したEMS-ULSは完全な斜鏡形状(1:√2)、EMS-XLもほぼ斜鏡形状(一部干渉部を切削)、EMS-UM、UL、及び標準ハウジングを使用したEMS-ULSは斜鏡を細長い楕円に切削、EMS-UXL-Premiumは理想的な1:2の特注形状(60X120)の楕円です。(1本の光束での考察ですと、長径の1/2以上の横幅は一見無駄に見えますが、最低倍率時の周辺光束を最大限に確保する意味では、太いに越したことはありません。大きいハウジングのメリットはこの辺にもあります。)

左から US UM UL

左から US UM UL

UL UXL ミラーサイズ 比較
EMS-ULと-UXLだと、これほど違います。

左から、ULSと UXLのミラーサイズ比較

左から、ULSと UXLのミラーサイズ比較

ミラーサイズ比較

ヘリコイド目幅調節機構

目幅ヘリコイド

オプションのヘリコイド目幅調整機構は、鏡筒を固定し、複雑な鏡筒スライド機構を省略する事で、BINOとして高い剛性を達成しつつ、柔軟な目幅調整が可能です。(写真は小型ヘリコイド)

可変幅:最小60mm〜最大76mm
(スリーブ等のトリミングで最小57mmまで短縮可能)

目幅ヘリコイドを調節するとピントの再調整が必要です。頻繁に目幅を変更する場合や、軽量な小型BINOの場合は、ヘリコイド式ではなく鏡筒スライド機構の選択肢もございます。

EMSカラーバリエーション

EMS-UL Pair White

EMS-UL Pair White

EMS-UM Black

EMS-UM Black

EMS-UL Red

EMS-UL Red

2014年9月から、標準カラーはタカハシカラーからWhite白に変更になりました。Black黒、Red赤は別途追加料金がかかります。

ご注文方法と納期

1.メールにて、ご注文の内容をお知らせください。optionのご希望も一緒にお知らせください。また、BINO用セットの場合は大体の眼幅(mm)もお知らせください。
2.納期は、単体EMSは即納~2週間(ただしミラー等の在庫切れの場合は別です)、BINO用のセットで2週間~3週間です。(ただし、プレミアム仕様等は少し納期がかかります。)

ご注文・お問い合わせ

旧式EMSのリフォーム

2009年にEMSを全面的に銀ミラー化して以来、過渡期対応としまして、旧アルミミラーの銀ミラーへの交換を特別価格にて承ってまいりましたが、十分な期間が経過いたしましたので、打ち切らせていただきます。(2017年3月17日)

今後のミラー交換は修理対応とさせていただきます。破損等で交換の必要性が生じた際には、EMSの機種名をお知らせいただきましたら、都度、お見積りいたします。

X-Yノブリミッター

リミッターの追加施工は、リミッター付きノブ1個当たり¥2,000, 2個で¥4,000+送料で承ります。


FMS=Flexible Mirror System-Ultima

大型赤道義などでの使用のために、仰角が可変のEMS(FMS=Flexible Mirror System-Ultima)の製作も可能ですので、個別にお問い合わせ下さい。
